dipole position 2600mhz

[checcoanz 1]

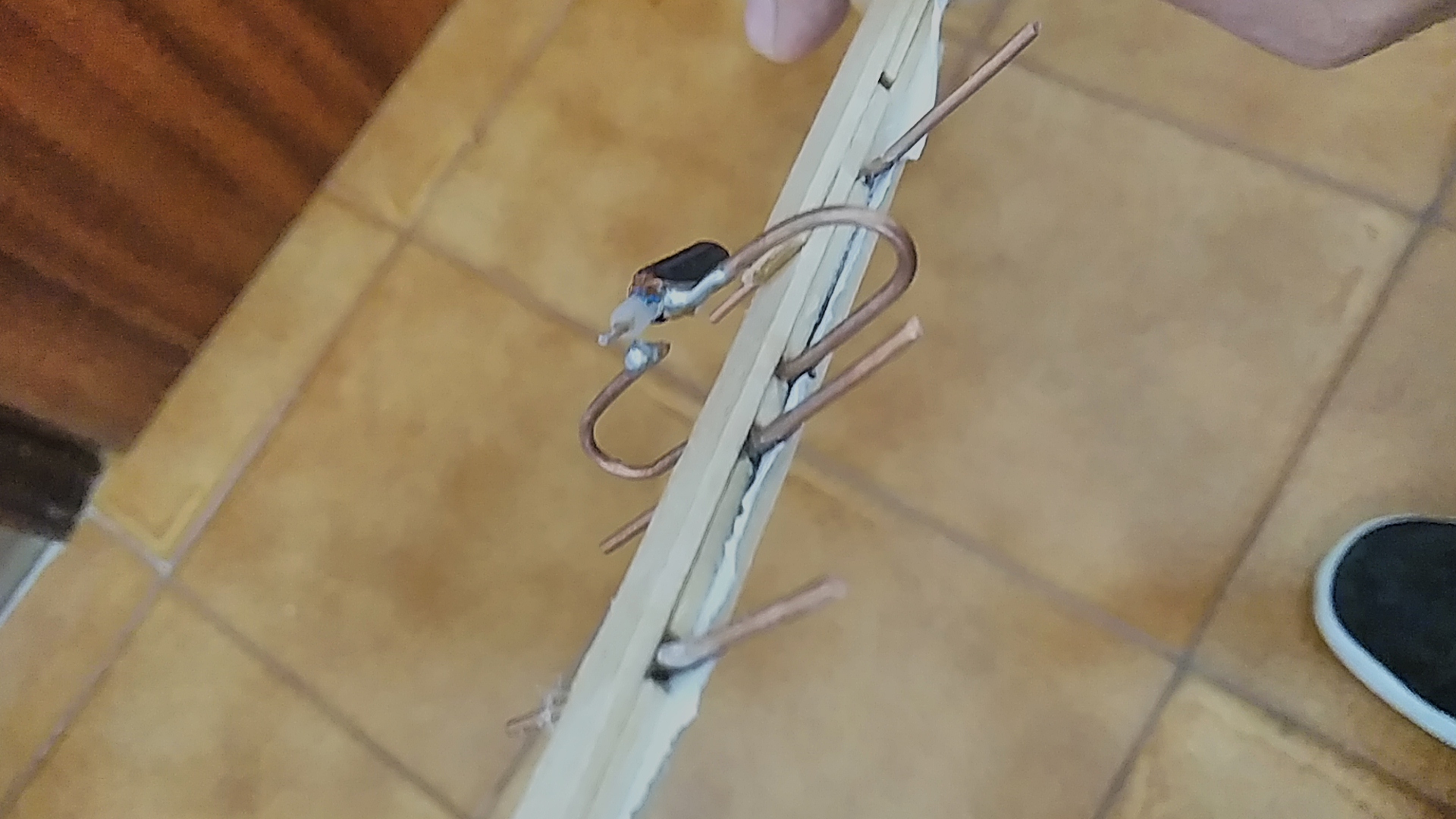

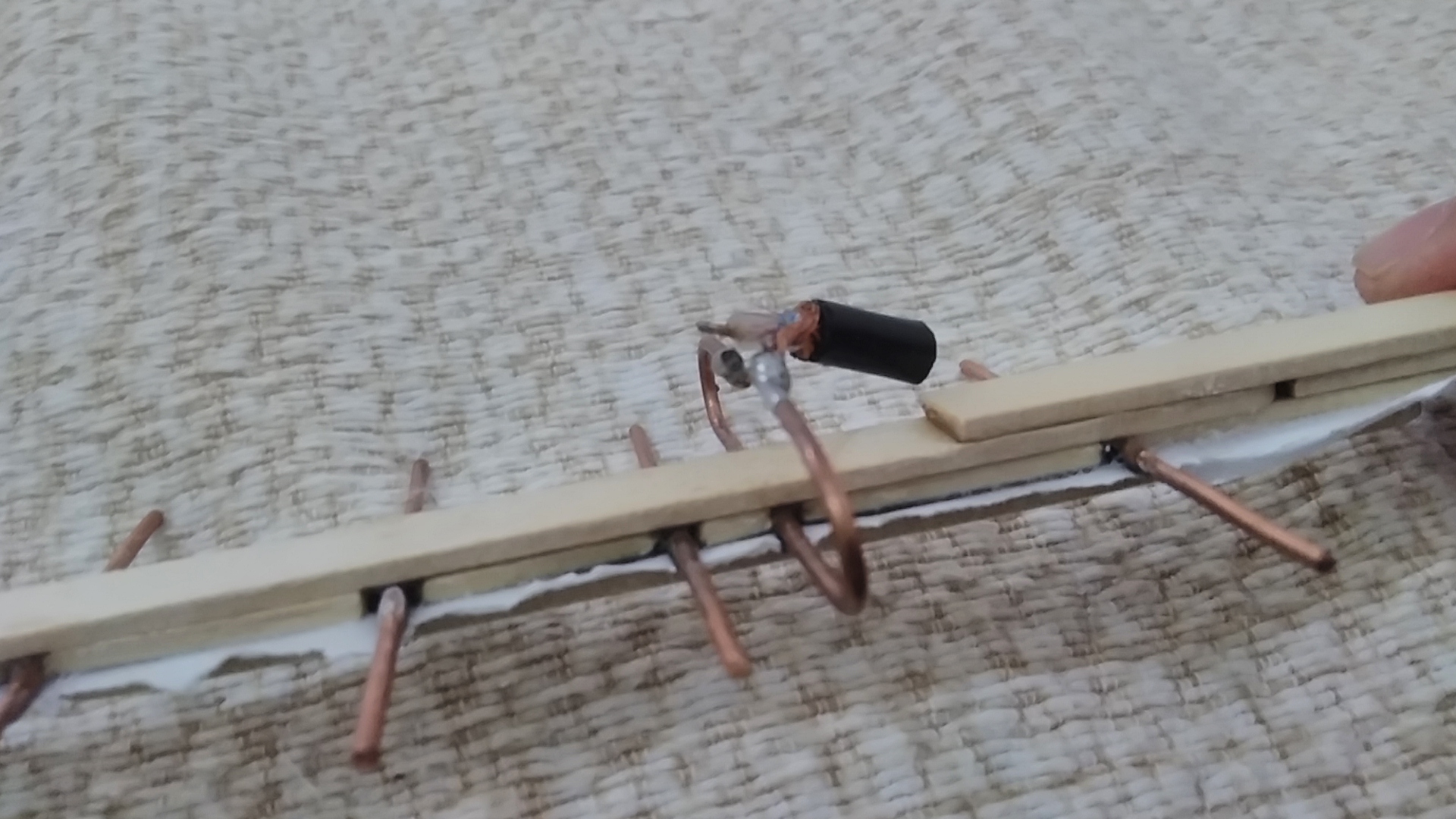

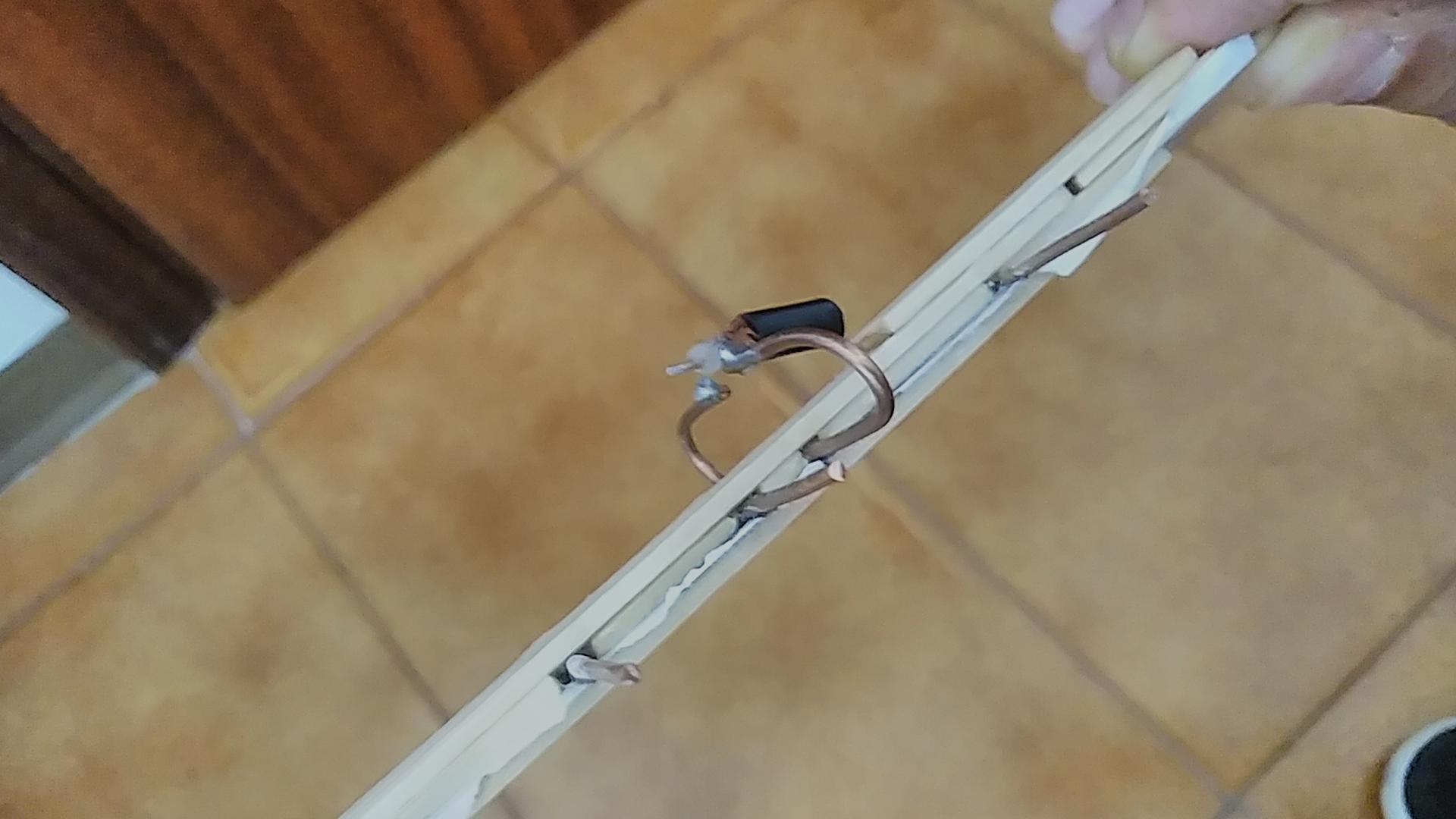

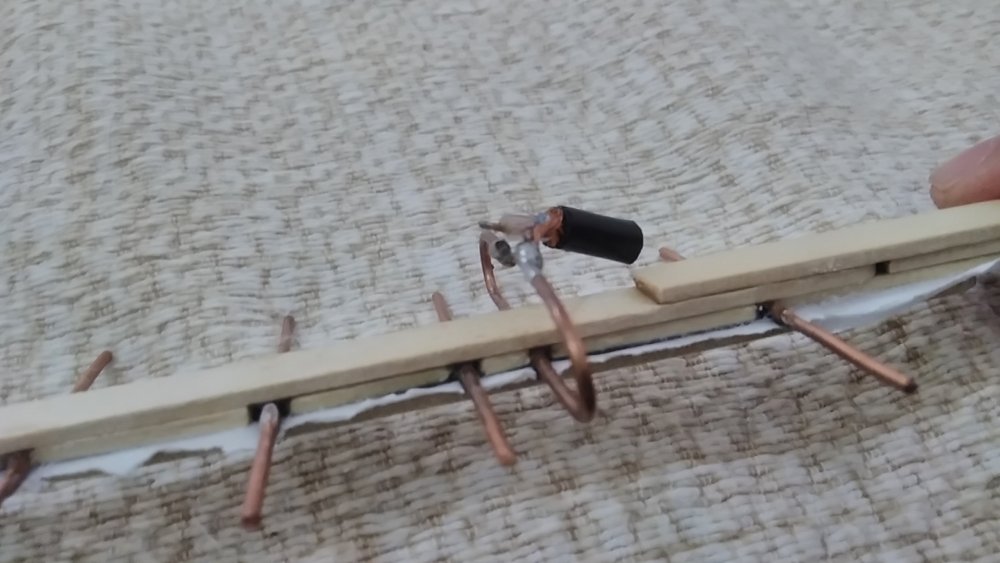

hello everyone I am doing the yagi uda DL6WU antenna at 2600mhz I would like to ask only if the dipole goes lower or higher in the boom or is it okay?. some time ago I created a 2,4ghz yagi and thanks to your dipole measurements it worked !!

[clanon 247]

i would put the CENTER line of the oval (folded dipole) aligned with the directors...if possible

https://www.wifi-antennas.com/uploads/monthly_2021_01/Captura.JPG.30e5234d97b2075b2469fad7ad1a6c18.JPG

[checcoanz 1]

Thank you. I wanted to kindly ask about things:
what is the difference between isolated and non-isolated boom ?. in the dipole it tells me that I have to use a metal wire of 0.4mm, if I use copper wire of 1.5mm it is not good?

[Admin 2546]

,,,checcoanz,there is not much difference, post the antenna dimensions...!!!

,,,this it"s online Yagi Uda Antenna Calculator...???

https://www.changpuak.ch/electronics/yagi_uda_antenna_DL6WU.php

[checcoanz 1]

Yes it is that. the only thing is that the diameter of the copper dipole is 0.4mm, I have 1.5mm in the house, can it be okay?

[checcoanz 1]

https://www.changpuak.ch/electronics/Dipole_folded.php   2600mhz . quale calcolo devo usare per trovare E = 2 * R ?? . devo moltiplicare Raggio R * 2?

Edited September 8, 2021 by checcoanz

[clanon 247]

bigger diameter most of the times means wider bandwidth (wich is GOOD) some changes in impedance may occur (folded dipole won't change much) it's always 4 times that of a single dipole in free space 288ohm...(that's the reason why you need a BALUN 4:1 most of the times)

"The impedance of this antenna is around 300 Ω, so you may want to use a transformer or a λ/4 long piece of 120 Ω coaxial cable to match this impedance to 50 Ω. "

Use styrofoam to hold it (polystyrene FOAM , the lighter the better)

Edited September 8, 2021 by clanon

[checcoanz 1]

3 hours ago, checcoanz said:

https://www.changpuak.ch/electronics/Dipole_folded.php    2600 mhz . quale calcolo devo usare per trovare E = 2 * R ?? . devo moltiplicare Raggio R*2?

??

[checcoanz 1]

38 minuti fa, clanon ha detto:

diametro più grande la maggior parte delle volte significa larghezza di banda più ampia (è BUONA  ) è sempre 4 volte spazio libero quella di un singolo dipolo 288ohm ... ( questo è il motivo per cui hai bisogno di un BALUN 4:1 la maggior parte delle volte)

"L'impedenza di questa antenna è di circa 300, quindi poter voler utilizzare un trasformatore o un pezzo di cavo coassiale da 120 lungo λ/4 per abbinare questa impedenza a 50."

Usa il polistirolo per tenerlo (polistirene FOAM, più leggero è, meglio è)

ok I understand, now I will find a 0.4mm metal wire for the dipole and with the other elements I use 1.5mm copper wire

Edited September 8, 2021 by checcoanz

[checcoanz 1]

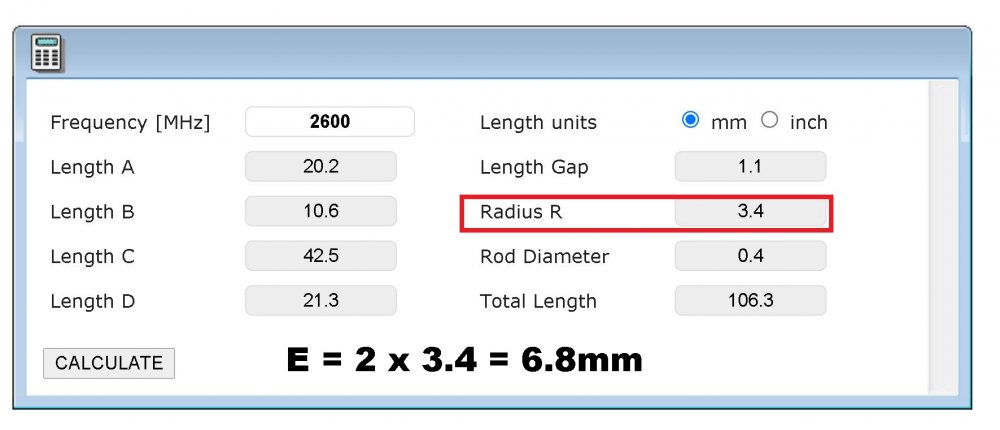

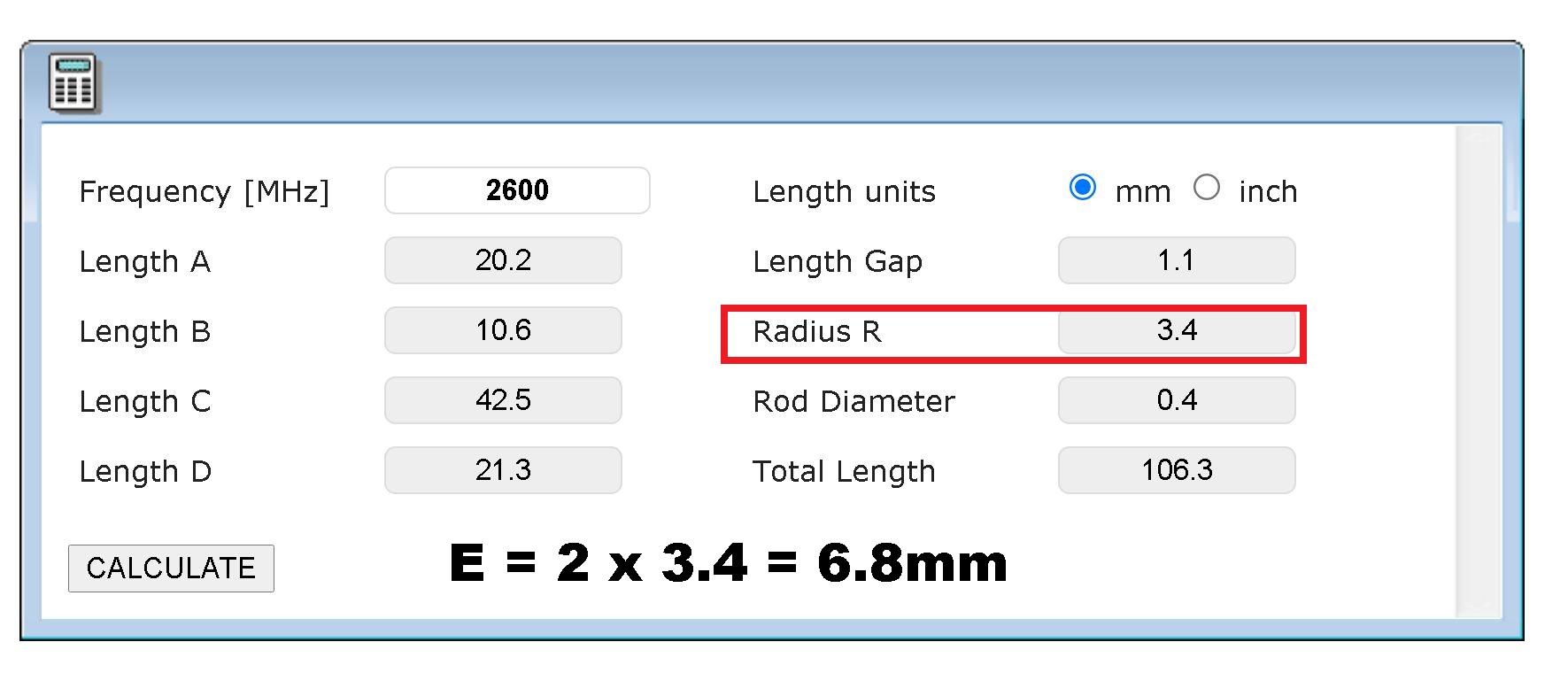

https://www.changpuak.ch/electronics/Dipole_folded.php .  how do you calculate and find the measure E = 2 * R in the dipole at 2600 mhz??

[clanon 247]

BANDWIDTH at 0.4mm diameter would be THIN (some Mhz) thin wire High Q Factor , small bandwidth

Edited September 10, 2021 by clanon

[checcoanz 1]

BANDWIDTH at 0.4mm diameter would be THIN (some Mhz) thin wire High Q Factor , small bandwidth ie what does it mean?

[checcoanz 1]

Il 8/9/2021 alle 16:11, checcoanz ha scritto:





On 8/9/2021 at 15:38, clanon said:

diametro più grande il più delle volte significa larghezza di banda più ampia (che è BUONA)  possono verificarsi alcuni cambiamenti di impedenza (il dipolo piegato non cambierà molto) è sempre 4 volte quella di un singolo dipolo nello spazio libero 288ohm ... (questo è il motivo per cui hai bisogno di un BALUN 4:1 la maggior parte delle volte)

"L'impedenza di questa antenna è di circa 300 , quindi potresti voler utilizzare un trasformatore o un pezzo di cavo coassiale da 120 lungo λ/4 per abbinare questa impedenza a 50 Ω."

Usa il polistirolo per tenerlo (polistirene FOAM, più leggero è, meglio è)

if I do the dipole with 1.5mm copper with the same measurements is it okay or do I have to do it from 0.4mm?

[clanon 247]

it should work

a BALUN 4:1 is NECESSARY



Edited September 13, 2021 by clanon
