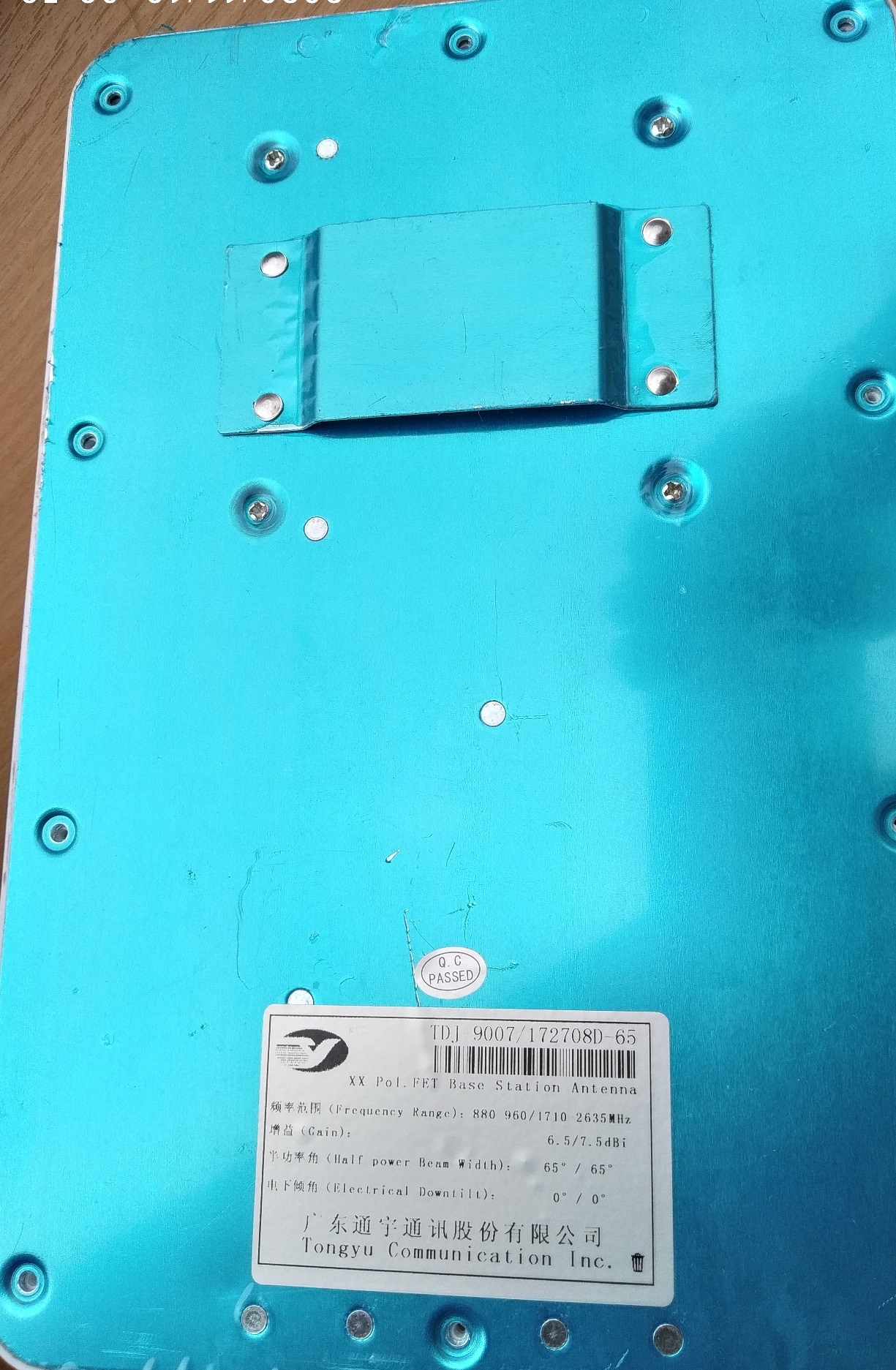

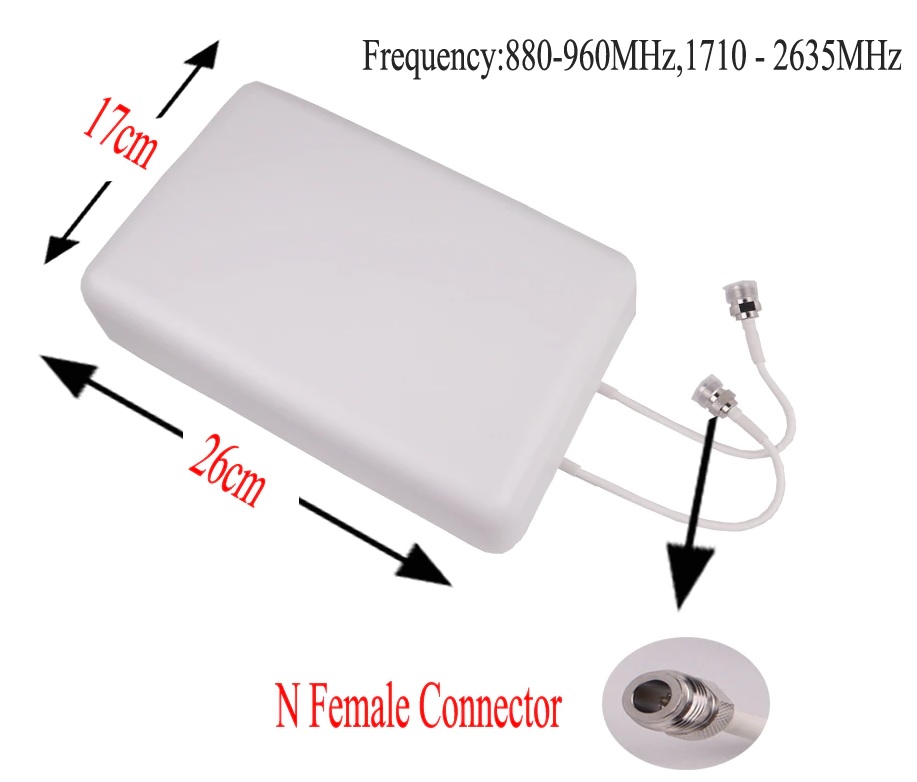

Tongyu TDJ-9007/172708D-65 / 880-2635 MHz MIMO 2x2 X-pol

[Admin 2629]

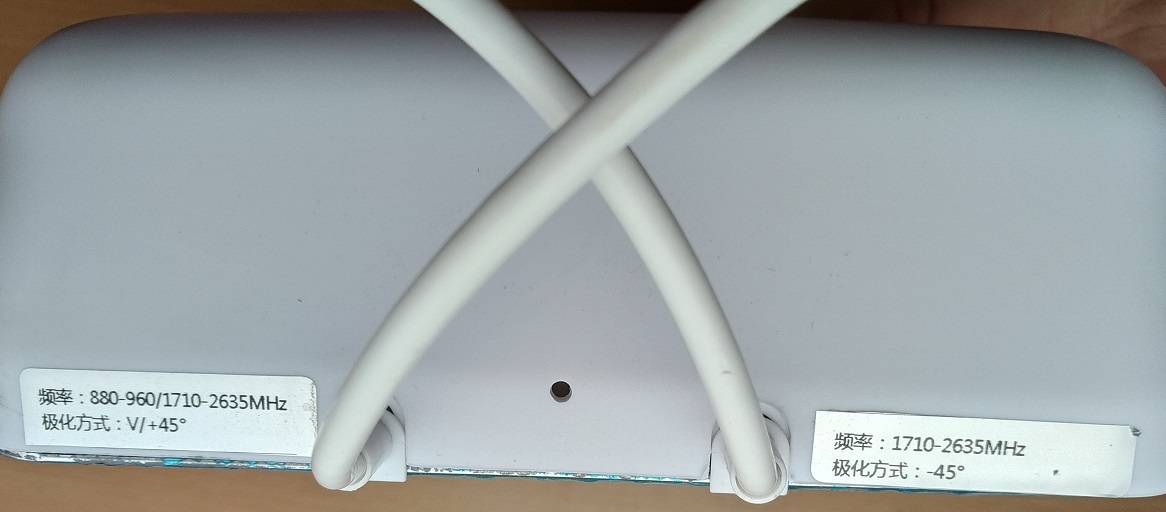

Frequency Range(MHz) 698~960 1710~2690 698~806 806~960 1710~2170 2300~2690

  Polarization ±45°

 Gain (dBi) 7 7 8 8   Horizontal 3dB beamwidth (°) 75 75 65 65   Vertical 3dB beamwidth (°) 65 60 60 60

  Front-to-back ratio (dB) ＞15

 VSWR <1.8

Isolation: intra-system (dB) ≥20

Intermodulation IM ≤-140dBc(2*33dBm)

 Impedance (Ω) 50   Max. power per input (W) @50°C 50   Lightning protection Dc Ground Mechanical specifications

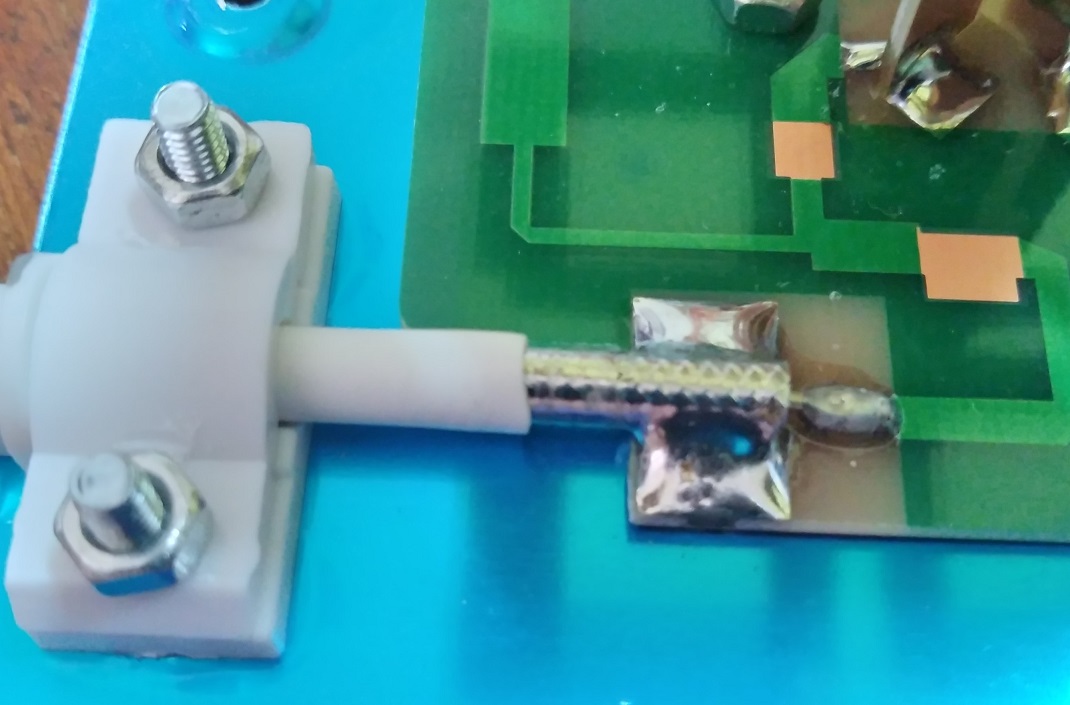

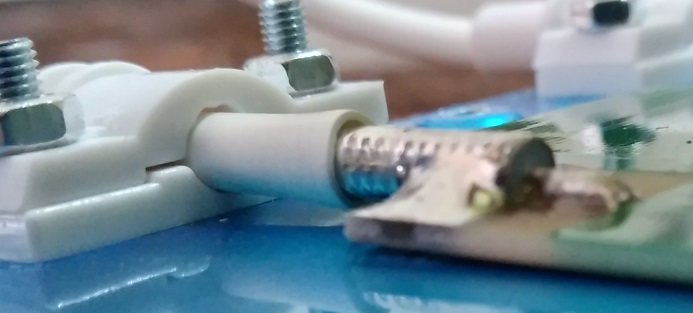

 Connector 2*N-Female with 300mm length cable   Connector position Bottom

Height×width×depth (mm) 260*185*75   Antenna weight (kg) 0.77

Radome material ABS   Radome color White

 Operating temperature (℃) -40~60

[yurik82 9]

https://ypylypenko.livejournal.com/102252.html#HFSS
