MiMo 4G Antenna

[Admin 2546]

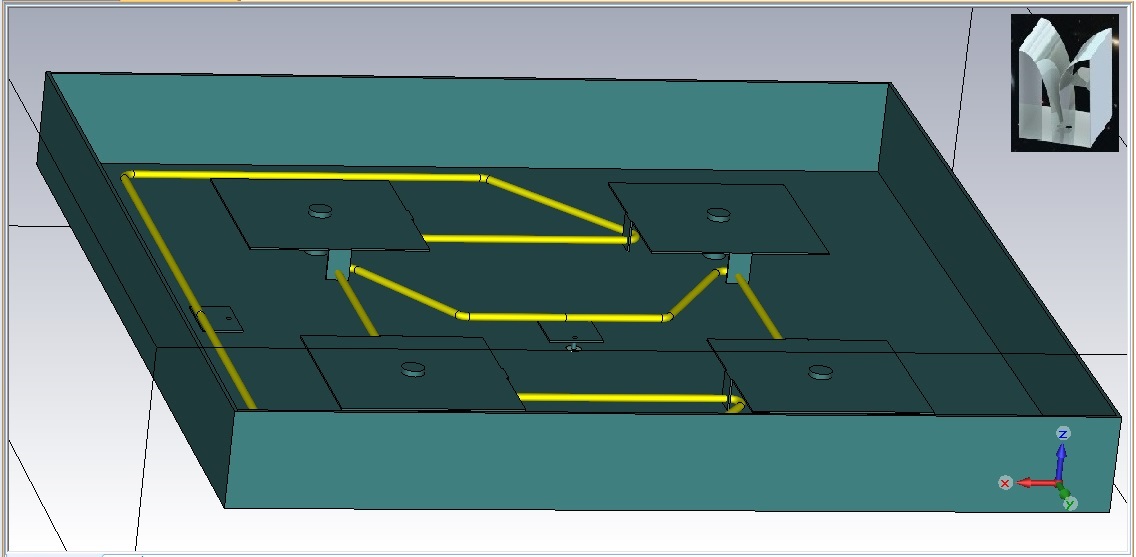

After sgser's project...



with his simulation vman ...

and the practical execution of starik...

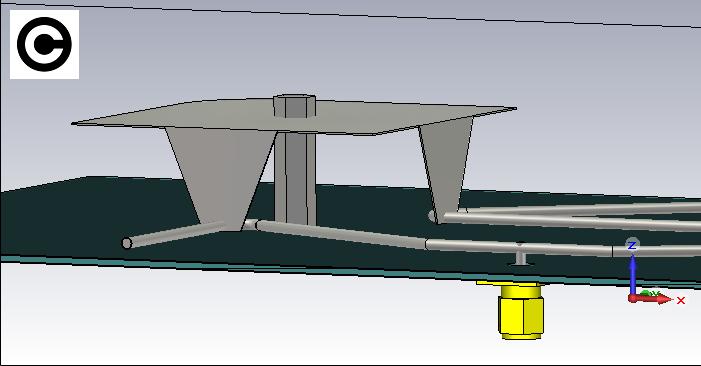

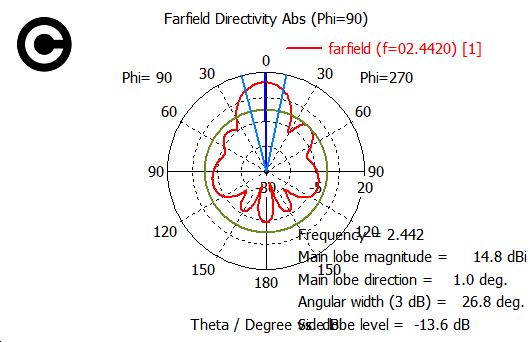

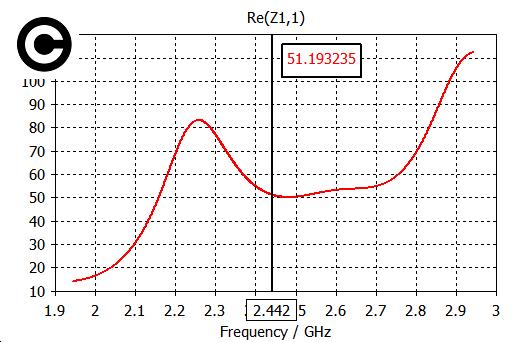

I have optimized this achievement...

[Admin 2546]

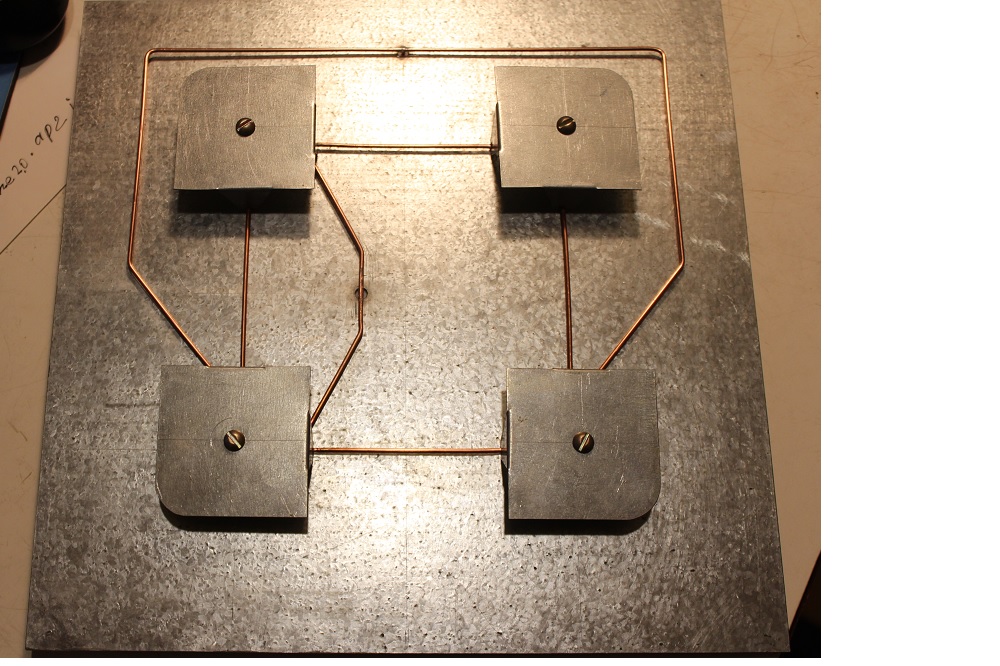

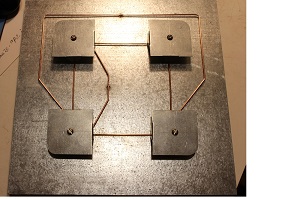

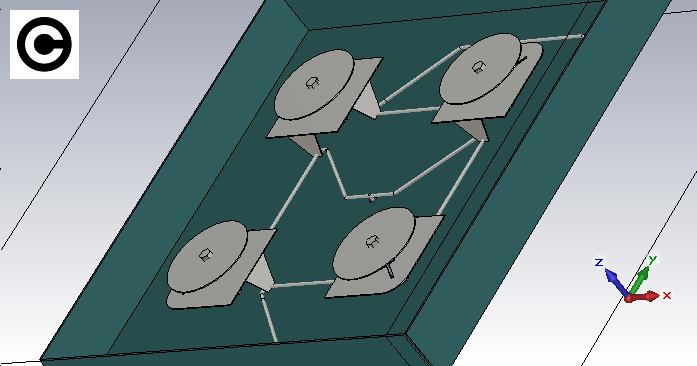

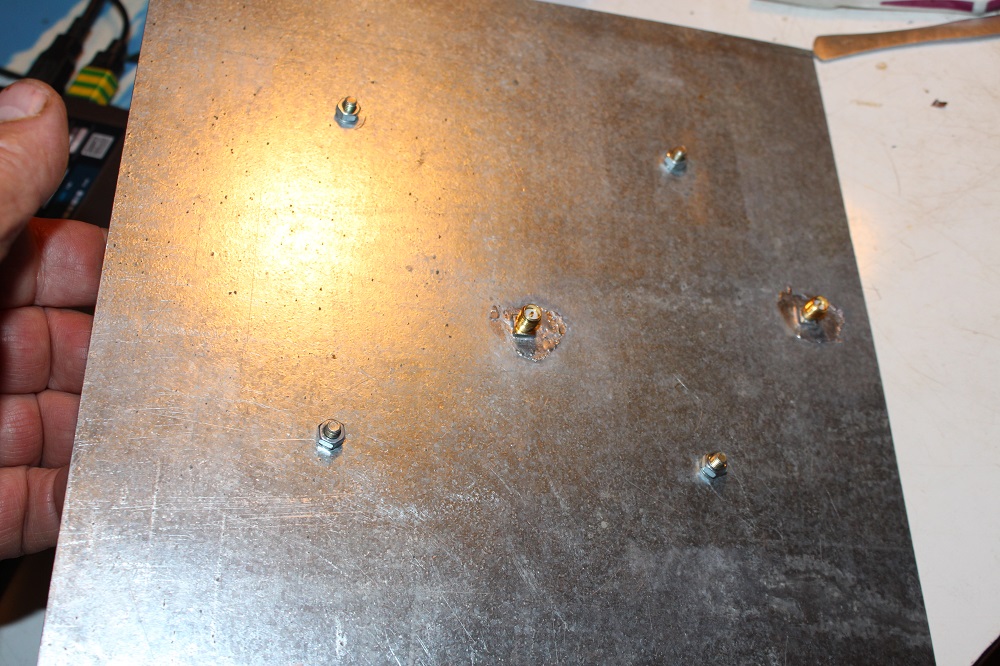

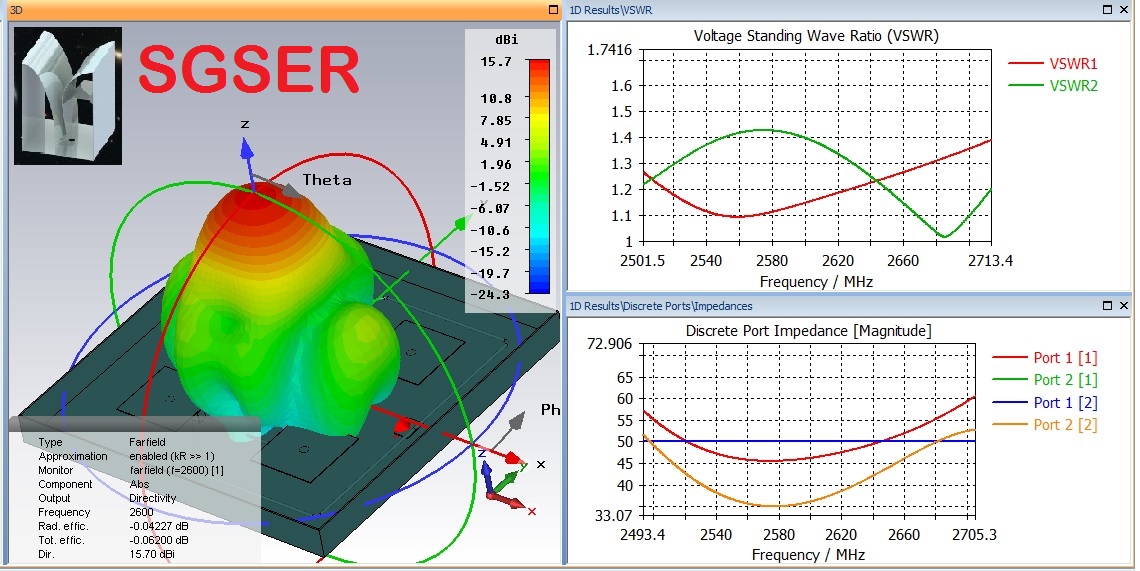

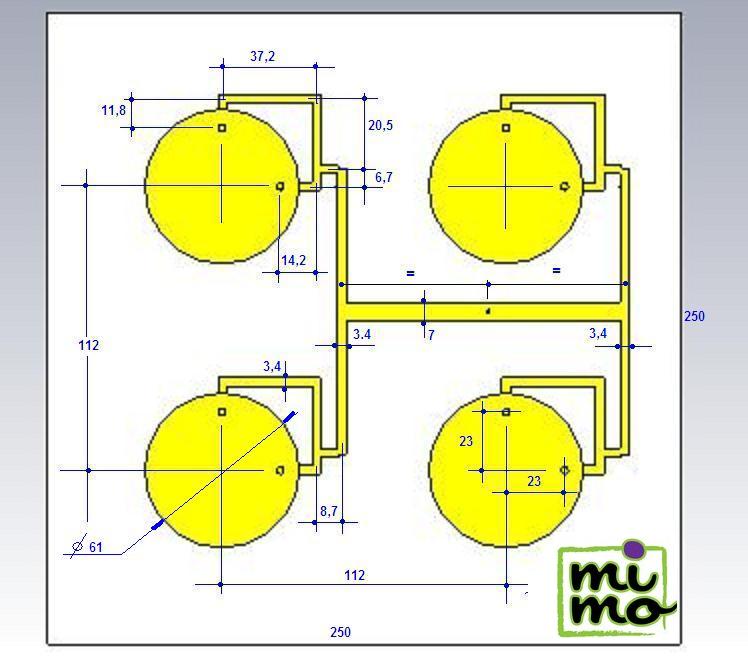

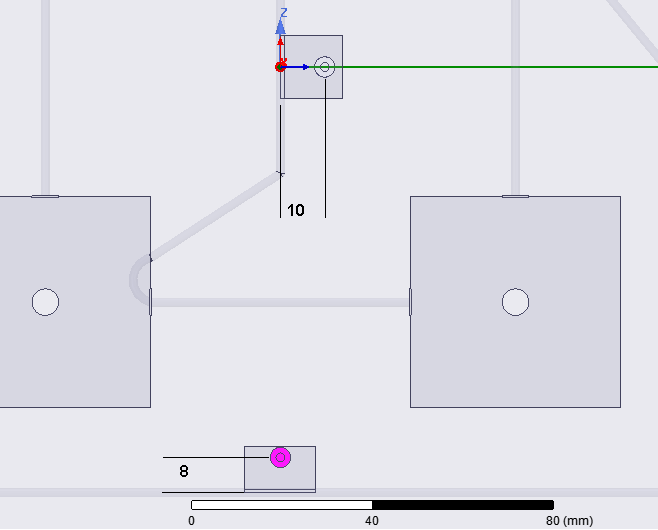

,,, and here are some constructive details ...

[starik0 9]

Это метал или что?

Можно Ф6 Cu ???.

Хочу собрать, понравилась.

Edited August 24, 2018 by starik0

[starik0 9]

[starik0 9]

Бортик есть?

[Admin 2546]

13 hours ago, starik0 said:

Это метал или что?

Можно Ф6 Cu ???.

Хочу собрать, понравилась.

Yes метал,,,Можно Ф6 Cu...!!!

Бортик NO...!!!

"But I think it would be better...Бортик=30mm

[starik0 9]

Очень хорошо!

Есть еще вопрос. У меня метал для рефлектора 0.85 , требуется под CMA подложить и довести до 1.0 мм.

А у антенны с бортиками есть размеры? Очень красивая!!!



Very good!

There is another question. I have metal for a reflector of 0.85, it is required to enclose under CMA and bring it up to 1.0 mm.

Does the antenna with the sides have dimensions? Very beautiful!!!



[Admin 2546]

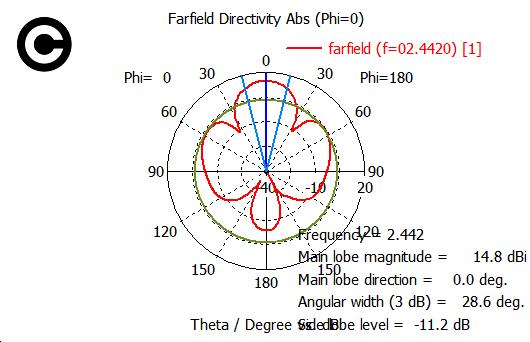

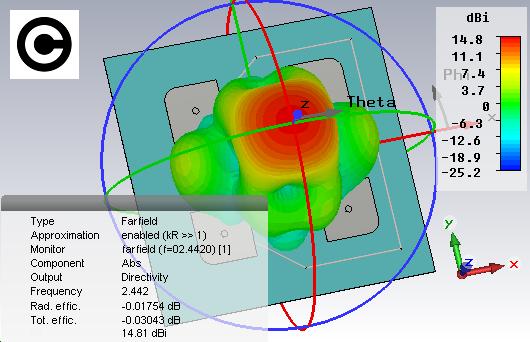

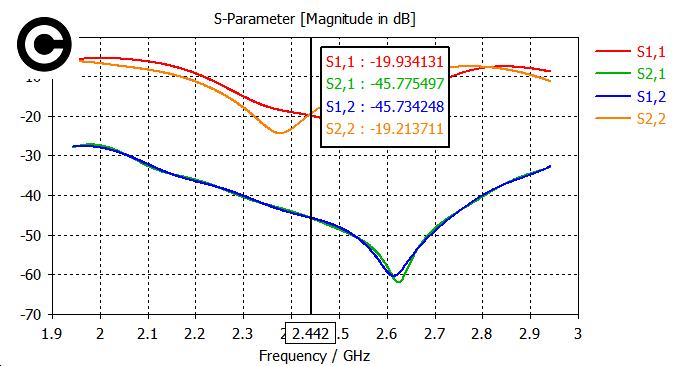

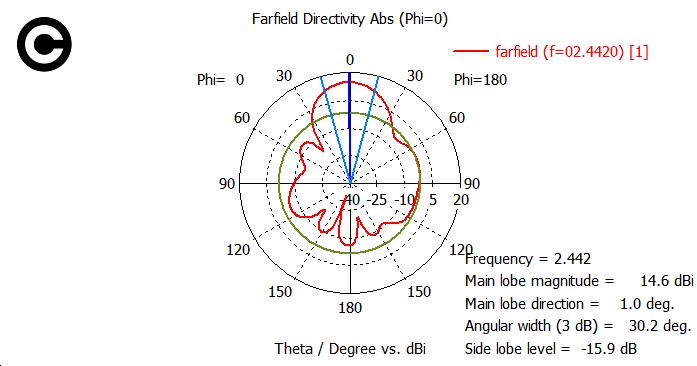

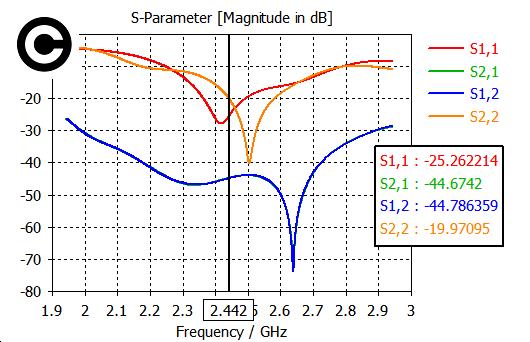

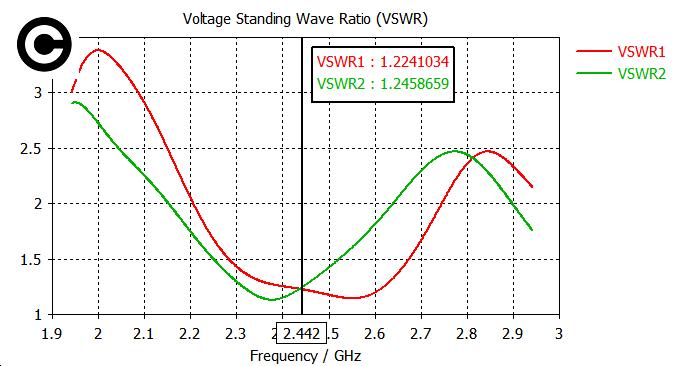

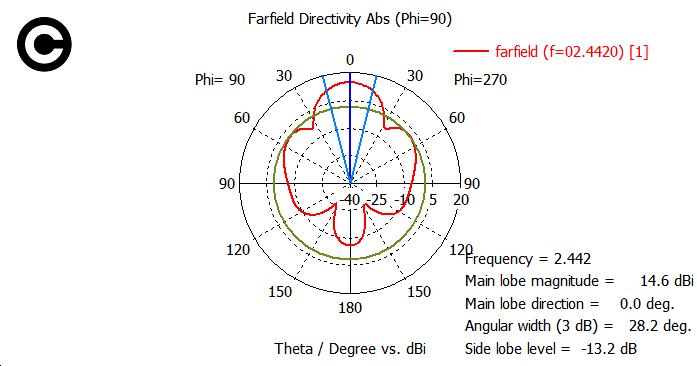

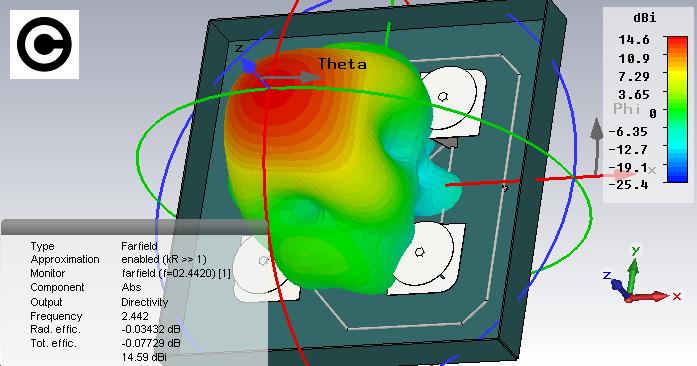

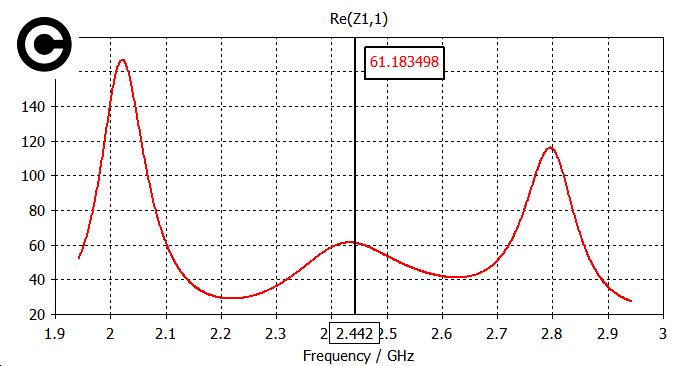

Well, it looks like it works on  2,442GHz and 4G...with an insulation between ports, very good (<-45)...!!!

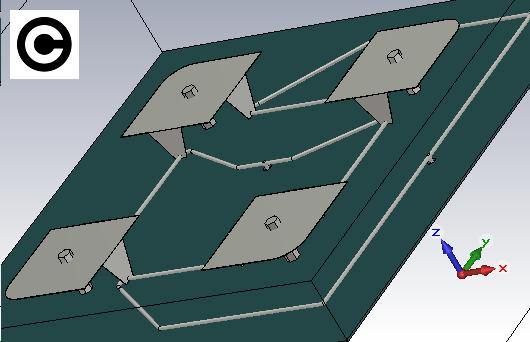

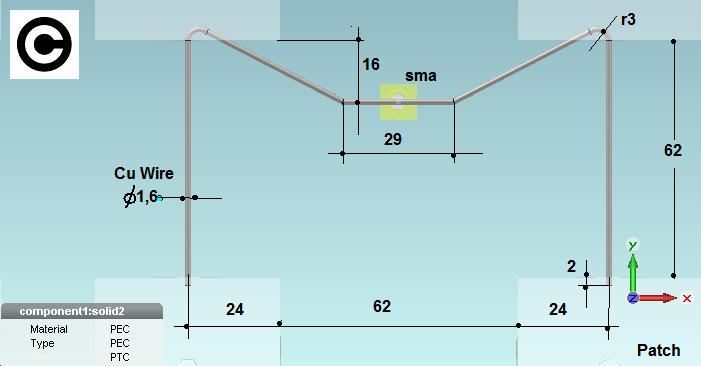

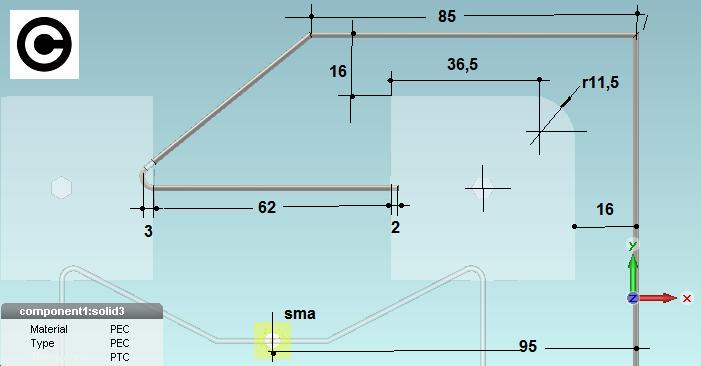

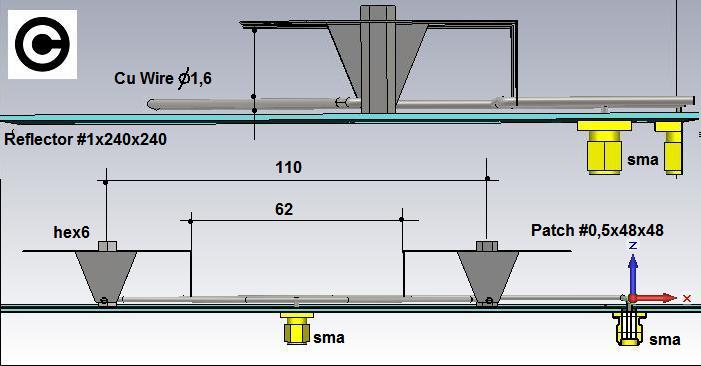

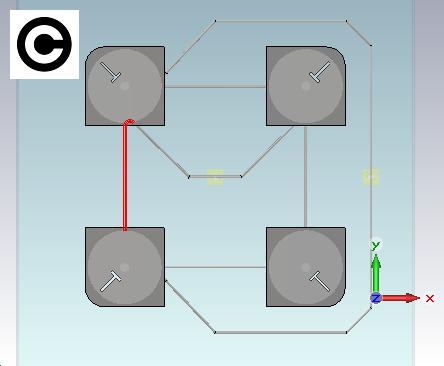

The vibrators have a T-shaped puncture and rounded corners...

[starik0 9]

And the sizes of patches, both antennas are the same ???
Began to mark up, it's easier to cut 8 pieces at once, for both antennas.
In four do T.

[Admin 2546]

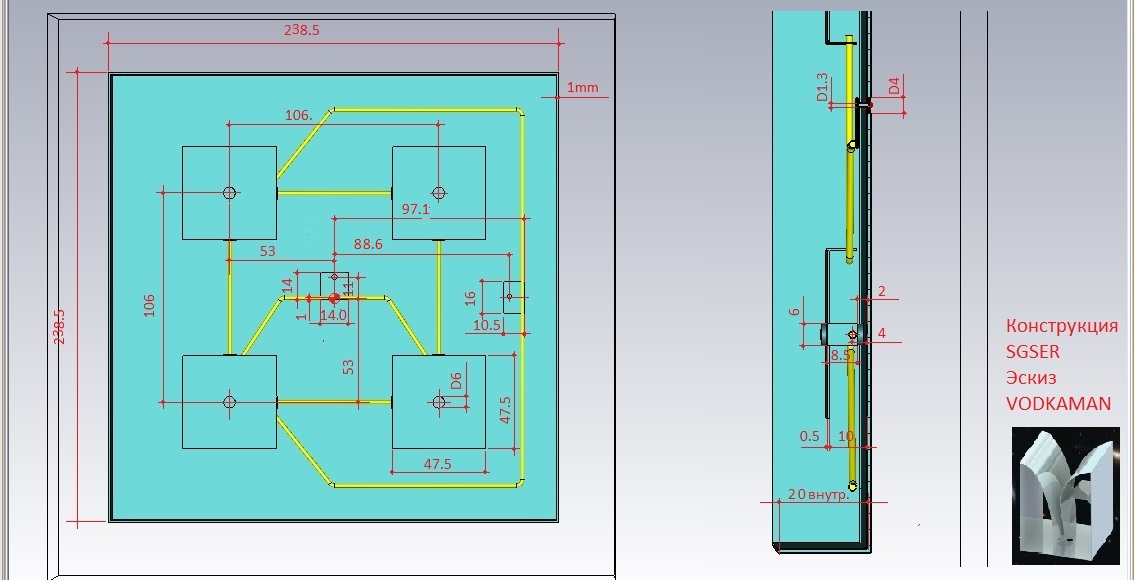

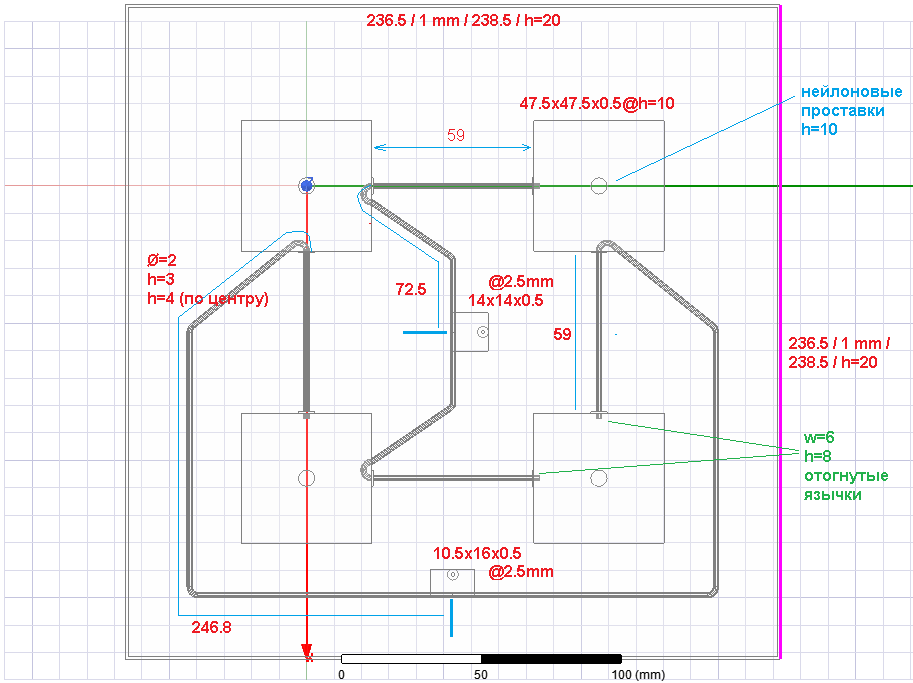

Good, soon I will post all the dimensions of the antenna...!!!

[starik0 9]

Будет сделано!!!

[starik0 9]

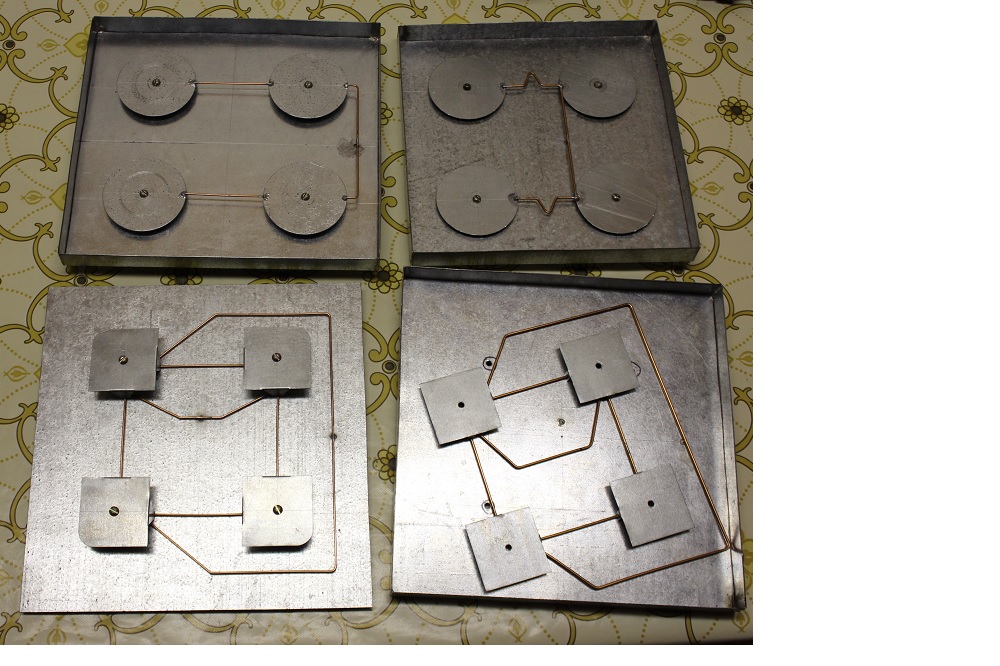

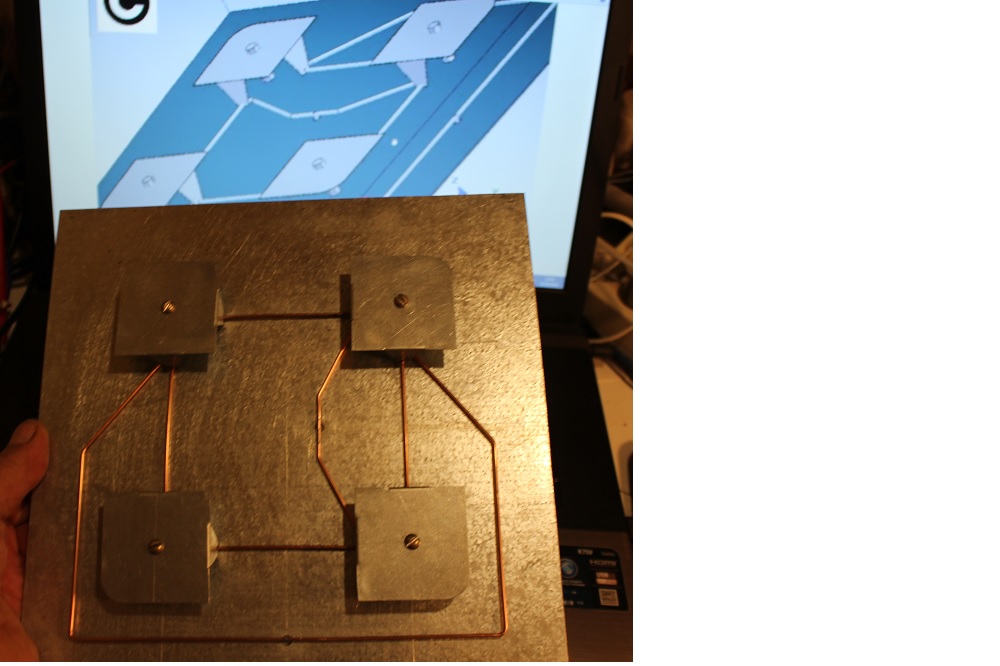

Вот собрал кучку.

Пятой не хватает жду!



[starik0 9]

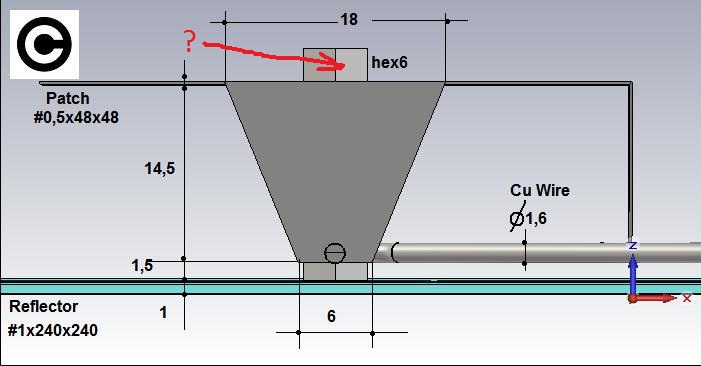

При сборке сложно выдержать 1,5 мм от линий до рефлектора, линии тоненькие трясутся.

 When assembling it is difficult to withstand 1.5 mm from the lines to the reflector, the thin lines shake.

Возможно смоделировать с линиями на двух стороннем RF4  ??

,,,is it possible to model with lines on two-sided RF4 ??

[Admin 2546]

20 minutes ago, starik0 said:

Возможно смоделировать с линиями на двух стороннем RF4  ??

,,, why double-coated FR4 ... ??

[starik0 9]

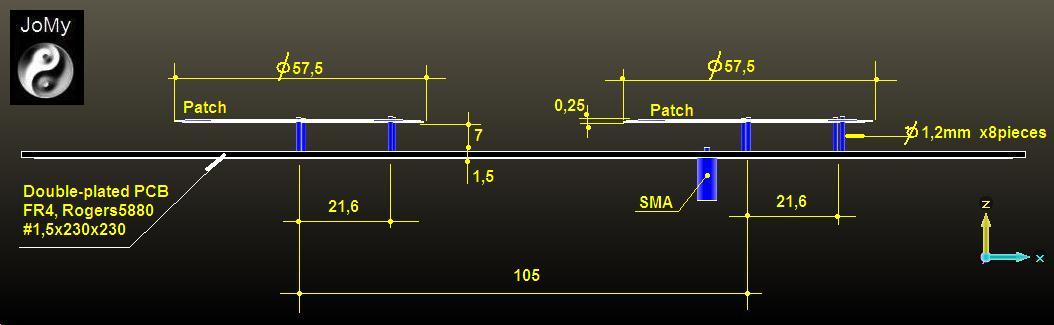

Одна сторона рефлектор, вторая линия связи, как раз 1.5мм.

Расстояние будет всегда точно.



One side of the reflector, the second line of communication, just 1.5mm.

The distance will always be exact.

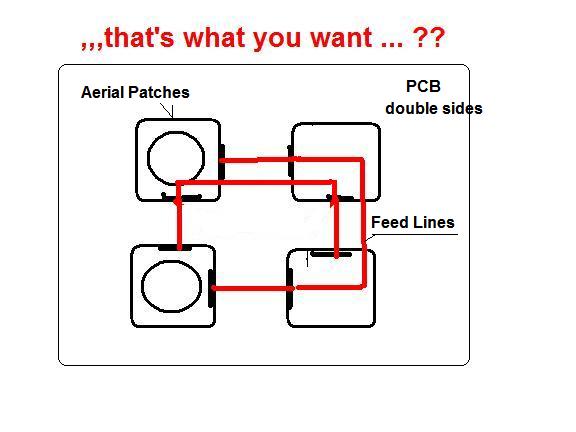

[Admin 2546]

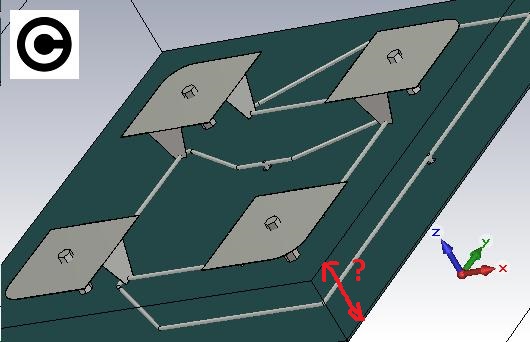

OK, I will try to do this .... !!!

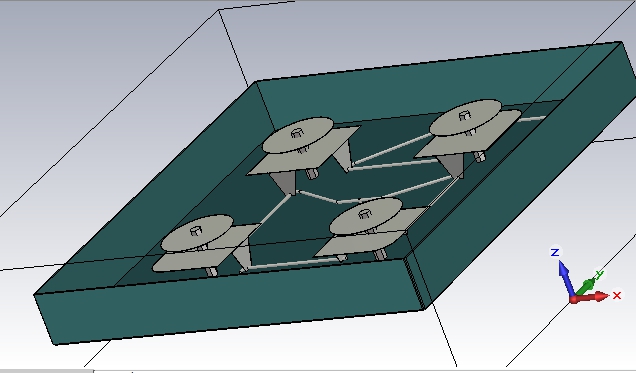

"but here in the forum, there is such an antenna,,,!!!



[starik0 9]

Если про Китайскую, то там патчи печатные.

Я про печатные линии связи, а патчи обычные на стойках диаметром 6 мм,

Патчи своими, (как правильно назвать), отогнутыми конусами, припаять к линиям связи.



If about the Chinese, then there are printed patches.

I'm talking about print lines, and the usual patches on racks with a diameter of 6 mm,

Patches with your own, (as correctly called), bent out cones, soldered to communication lines.

[starik0 9]

Нашел,это она?

Понравилась!!!

Жаль, что не мимо!





,, Found it is she?

Like it !!!

It is a mimo that not by!

[Admin 2546]

Yes, it is not MiMo antenna but it can be done ,,, !!!

[starik0 9]

Буду весьма признателен !!!

А, Вашу пока не нашел?





I would be very grateful !!!

And, your not yet found?

[Admin 2546]

...so





[starik0 9]

MIMO 4G ???
At the moment I can do and experience in the village.
I was interested in the antenna on a two-way RF4, I have a piece of 1.5 and 2.0,
but it is necessary 4G.
Internet in my summer YOTA, it is attached to him.

Do these two antenna patches on the center are also fixed?

On this you can link where to place, look more closely?

Edited September 4, 2018 by starik0

[Admin 2546]

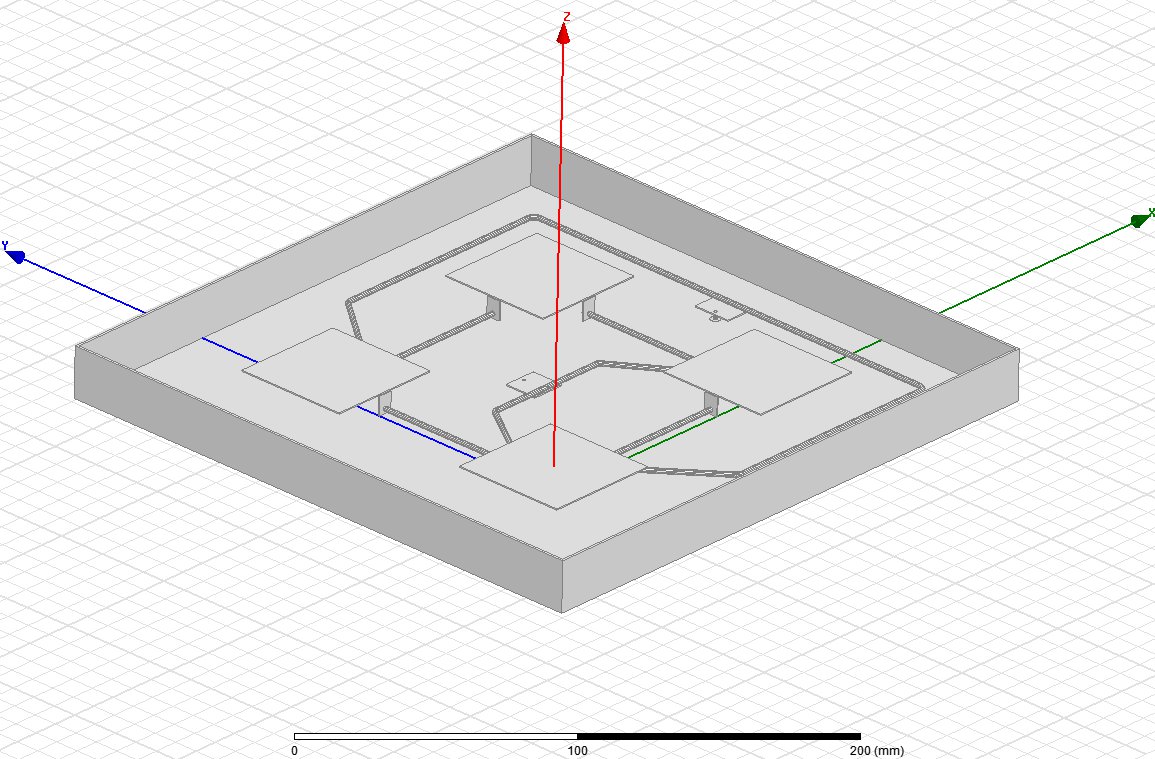

,,,look here...



[starik0 9]

Описание синий  4G я нашел, а где про желтую описание?

К сожалению я не знаю где используется круговая поляризация, к моей YOTA надо 4G MIMO, так я могу испытать в работе.

21 hours ago, Admin said:

Yes, it is not MiMo antenna but it can be done ,,, !!!

Это Вы писали, можно значит смоделировать, для 4G MIMO,???





[starik0 9]

Что легче смоделировать:

1. синюю или желтую в 4G MIMO.

2. Или у этой панели линии связи сделать на RF4  (1,5 мм или 2.0 мм)
