Antena Air Live WAI-102PA (v2)

[Admin 2545]



[Admin 2545]

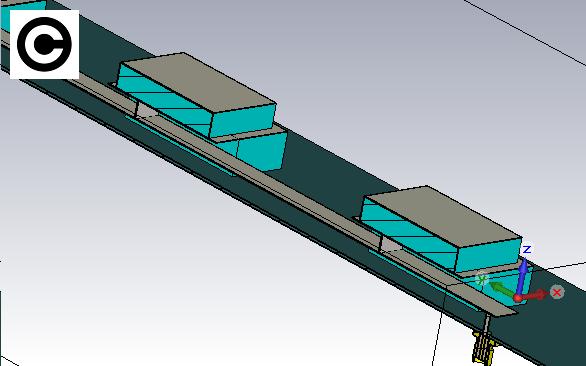

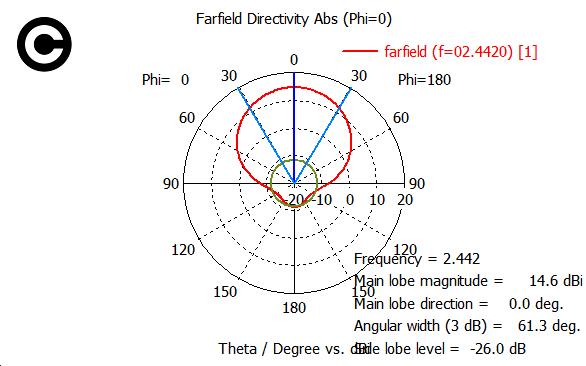

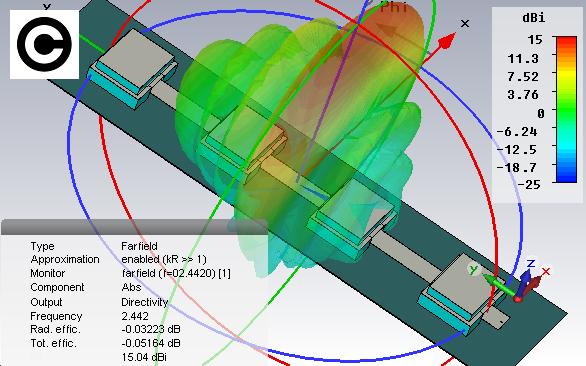

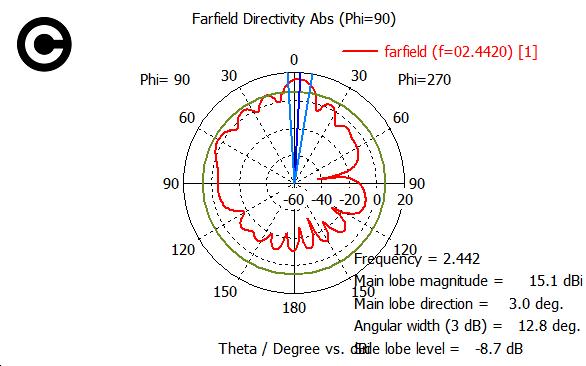

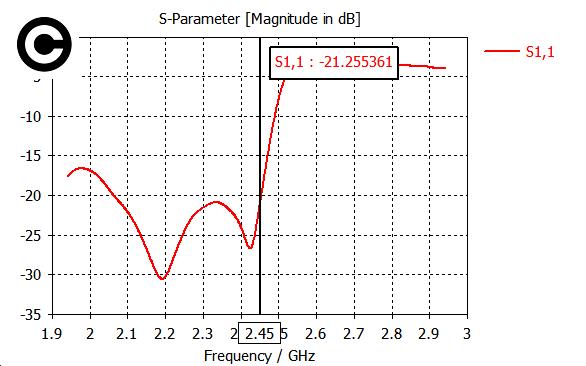

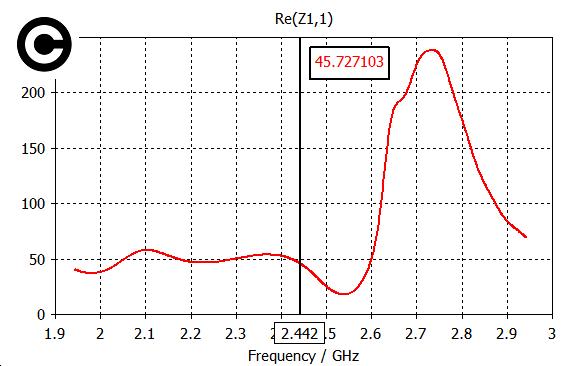

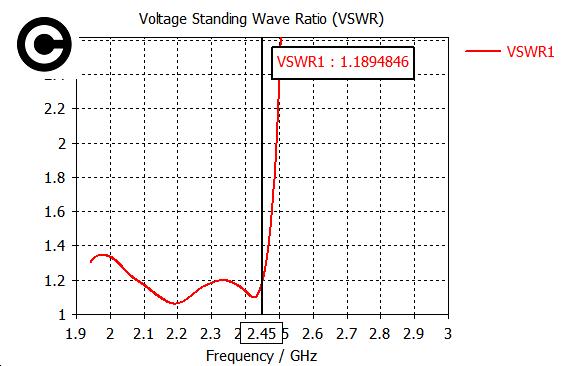

"Well, here's a variation of the antenna sector with expanded polystyrene spacers and flat-line transmission line...

[vova.gumerov 23]

,,,jomy greetings you can ask for the detailed dimensions of this merged patch and whether it can be used under a repetitor...??

[Admin 2545]

,,,vova.gumerov,yes, I will do it...!!!

[Admin 2545]

I don't know if it suits you like that ... ?? !!!





[vova.gumerov 23]

jomy greetings you can ask for the detailed sizes of this merged patch and can it be used under a repetitor..???

[vova.gumerov 23]

36 minutes ago, vova.gumerov said:

jomy привет, вы можете попросить подробные размеры этого объединенного патча и можно ли его использовать под повторителем..???



Jomy можешь подробнее показать место запитки и какой лучше использоать разьём для 2630МГц Я прошу вид сбоку, извени я только перехожу на этот тип антенн!!!

Jomy, you can show in more detail the place of power supply and which one is better to use a plug for 2630MHz I ask for a side view, I'm sorry I'm just switching to this type of antennas !!!

[Admin 2545]

,,, vova, please stop posting images in copy and speak English ... !!!

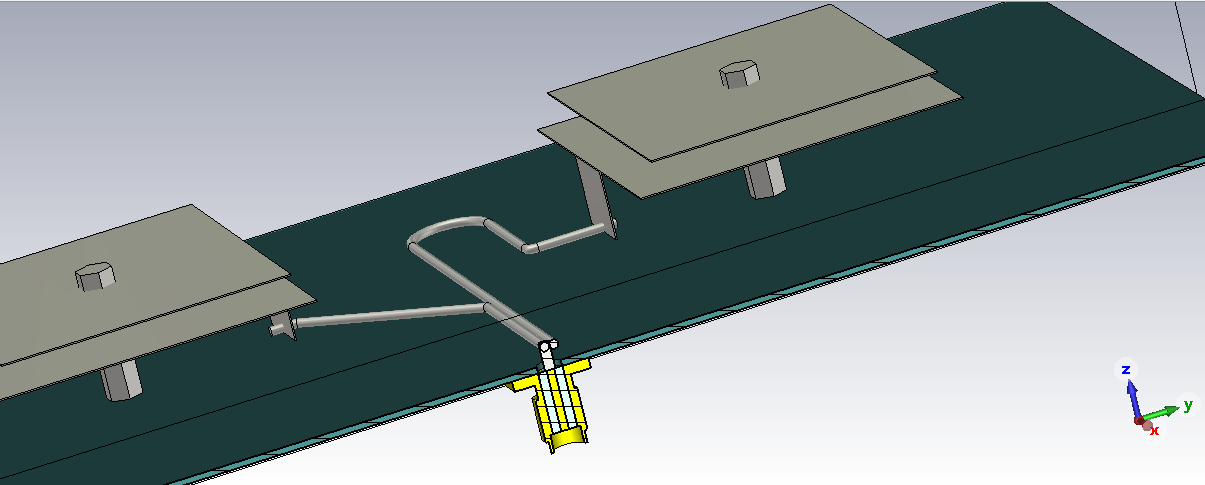

,,, that's what the antenna looks like, in the section...!!!

[vova.gumerov 23]

Jomy sorry !!!!!!!!!!!! I copy, because the workshop is located far out of town, the Internet is very bad there. Drawings are needed for manufacturing! But I realized, I will draw with a pencil by hand.

[vova.gumerov 23]

On 5/15/2021 at 2:57 PM, Admin said:

I don't know if it suits you like that ... ?? !!!





Hi jomi. the height of the patch is 13 mm, and the connection of the patch with the feed line is also 13 mm. The feed line is 2 mm from the reflector. Is the patch at an angle?

[vova.gumerov 23]

8 minutes ago, vova.gumerov said:

Привет, джоми. высота пластыря составляет 13 мм, а соединение пластыря с линией подачи-тоже 13 мм. Питающая линия находится в 2 мм от отражателя. Пластырь находится под углом?

I write in English, and the computer automatically recks into Russian, you need to figure it out !!!
